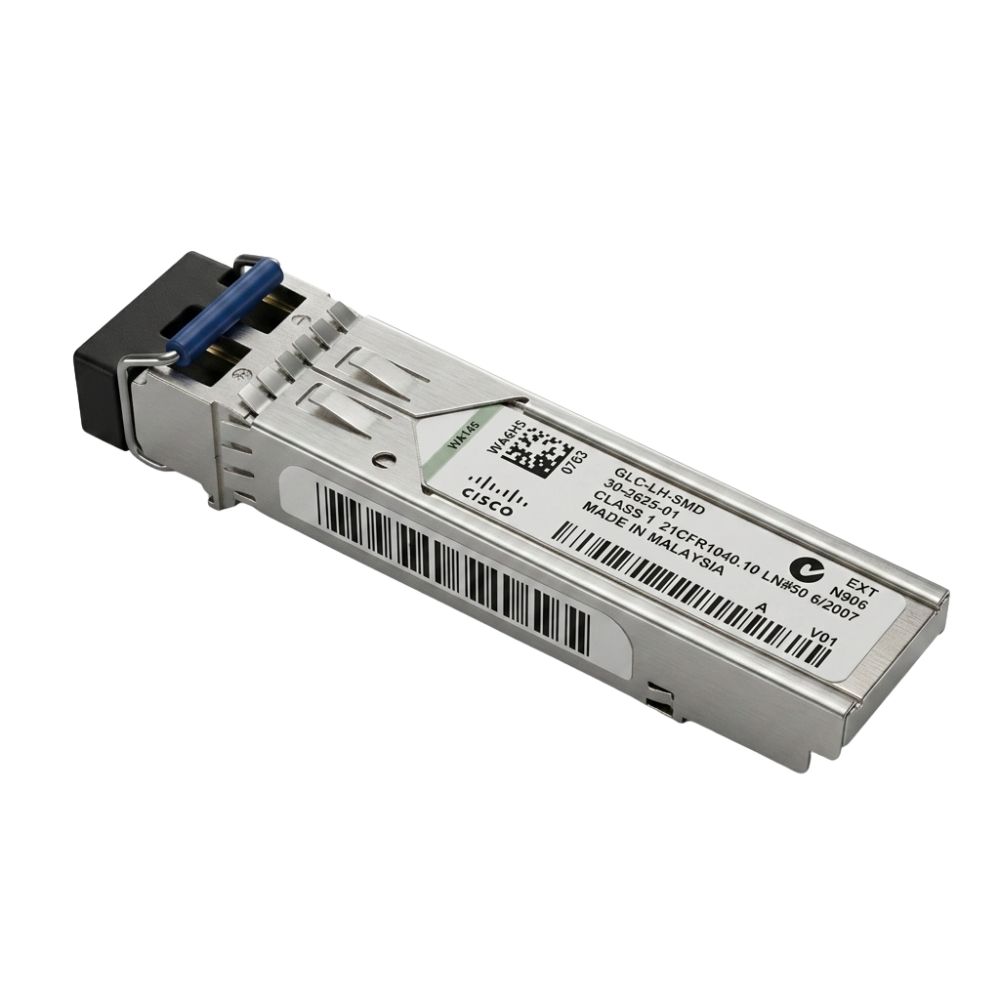

Módulo Mini-GBIC Transceiver Cisco GLC-LH-SMD SFP 1G LX/LH 1310nm 10km (PN: 10-2625-01)
Descrição Geral
O módulo transceptor SFP Cisco GLC-LH-SMD (Part Number 10-2625-01 / GLC-LH-SMD=) é um dispositivo de entrada/saída de padrão industrial Hot-Swappable (plugável a quente) projetado para conectar switches e roteadores a redes de fibra óptica Gigabit Ethernet (1000BASE-LX/LH).
Operando no comprimento de onda de 1310 nm, este módulo é extremamente versátil: suporta conexões em fibra Monomodo (SMF) até 10 km de distância e também em fibra Multimodo (MMF) até 550 metros (quando utilizado com cabo patch cord de condicionamento de modo). A variante "-SMD" inclui capacidade avançada de DOM (Digital Optical Monitoring / Monitoramento Óptico Digital), permitindo o acompanhamento em tempo real de temperatura, tensão, corrente do laser e potências ópticas de transmissão e recepção.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo / Part Number | GLC-LH-SMD (PN: 10-2625-01 / GLC-LH-SMD=) |
| Fator de Forma | SFP (Small Form-Factor Pluggable / Mini-GBIC) |
| Taxa de Transferência | 1 Gbps (1.25 Gbps max) |
| Padrão de Rede | IEEE 802.3z 1000BASE-LX / 1000BASE-LH |
| Comprimento de Onda (Wavelength) | 1310 nm |
| Tipo de Conector | LC Duplex (Duplex LC/PC) |
| Distância Máxima (Monomodo - SMF) | Até 10 km (Fibra 9/125 µm) |
| Distância Máxima (Multimodo - MMF) | Até 550 m (Fibra 50 µm / 62.5 µm com Mode Conditioning Patch) |
| Suporte a DOM / DDM | Sim (Digital Optical Monitoring conforme SFF-8472) |
| Tensão de Alimentação | 3.3V DC (Faixa de 3.15V a 3.45V) |
| Consumo de Energia | < 1.0 Watt |
| Temperatura de Operação | Faixa Estendida: -5°C a 85°C (23°F a 185°F) |
| Temperatura de Armazenamento | -40°C a 85°C (-40°F a 185°F) |
Parâmetros e Transmissão Óptica
| Parâmetro Óptico | Mínimo | Máximo | Unidade |
|---|---|---|---|
| Potência Transmitida (Tx Power) | -9.5 | -3.0 | dBm |
| Sensibilidade do Receptor (Rx Sensitivity) | - | -20.0 | dBm |
| Sobrecarga do Receptor (Rx Overload) | -3.0 | - | dBm |
| Orçamento Óptico (Link Power Budget) | 10.5 | - | dB |
Diferenciais e Recursos Avançados
- Suporte DOM (Digital Optical Monitoring): Monitoramento contínuo via software Cisco IOS/NX-OS da temperatura, tensão do módulo, corrente de bias do laser e potências ópticas Tx/Rx.
- Capacidade Dual-Media: Conecta tanto fibras monomodo (10 km) quanto multimodo (550 m), oferecendo flexibilidade em infraestruturas mistas.
- Hot-Swappable & Plug-and-Play: Substituição e instalação em tempo de execução sem necessidade de desligar o switch ou roteador, garantindo máxima disponibilidade da rede.
- Trava Bails Latch Reversível: Mecanismo de travamento e remoção rápida codificado por cor para facilitada manutenção em racks densos.
- Conformidade MSA: Produzido de acordo com o acordo SFP Multi-Source Agreement (MSA), assegurando interconectividade universal.
Compatibilidade de Hardware Cisco
O módulo GLC-LH-SMD (10-2625-01) é amplamente compatível com uma vasta gama de plataformas Cisco, incluindo mas não se limitando a:
Switches Cisco Catalyst
- Catalyst 2960 / 2960-S / 2960-X / 2960-XR
- Catalyst 3560 / 3560-E / 3560-X
- Catalyst 3750 / 3750-E / 3750-X
- Catalyst 3850 Series
- Catalyst 9200 / 9300 / 9400 / 9500 Series
- Catalyst 4500 / 4900 / 6500 Series
Roteadores & Nexus
- Cisco ISR 1000 / 4000 Series (ISR4331, ISR4351, etc.)
- Cisco ASR 900 / 1000 Series
- Cisco 7200 / 7600 Series Routers
- Cisco Nexus 3000 / 5000 / 7000 / 9000 Series
- Cisco Industrial Ethernet (IE 2000, IE 3000, IE 4000)
A distância mínima de cabo de fibra para transceivers 1000BASE-LX/LH é de 2 metros. Quando utilizado com fibra multimodo (MMF) de 62.5 µm ou 50 µm em distâncias curtas a médias, recomenda-se a utilização de um Mode Conditioning Patch Cord (MCP) para evitar o fenômeno de Differential Mode Delay (DMD), que pode causar distorção do sinal óptico.
Normas e Certificações
